Como funcionam as válvulas rotativas e qual tipo é adequado para sua aplicação?

O que são válvulas rotativas e por que são amplamente utilizadas na indústria

As válvulas rotativas - também comumente chamadas de válvulas rotativas - são uma ampla categoria de dispositivos de controle de fluxo em que o mecanismo principal para regular, direcionar ou interromper o fluxo de um fluido, gás ou material sólido a granel é a rotação de um elemento interno em torno de um eixo fixo. Ao contrário das válvulas de movimento linear, como válvulas gaveta ou válvulas globo, onde uma haste e um disco se movem em linha reta para abrir ou fechar o caminho do fluxo, as válvulas rotativas realizam sua função por meio de um movimento rotacional de um quarto de volta ou de várias voltas. Essa diferença fundamental de projeto proporciona às válvulas rotativas diversas vantagens práticas: elas são compactas, operam rapidamente, exigem menor torque de atuação em muitas configurações e alcançam fechamento hermético com desgaste mínimo quando especificadas corretamente.

Válvulas rotativas são encontrados em praticamente todos os setores de fabricação e processamento industrial — desde oleodutos e gasodutos e reatores químicos até linhas de processamento de alimentos, fabricação farmacêutica, sistemas HVAC e instalações de transporte pneumático. Sua versatilidade decorre da ampla variedade de designs de elementos rotativos internos, cada um projetado para atender a características específicas de fluxo, condições de pressão e temperatura, requisitos de resistência à abrasão e padrões de higiene. Compreender como as válvulas rotativas funcionam em nível mecânico e o que distingue um tipo de outro é essencial para engenheiros, profissionais de compras e equipes de manutenção tomarem decisões de seleção e substituição de válvulas.

Como funcionam as válvulas rotativas: o princípio operacional central

O princípio de funcionamento de todas as válvulas rotativas baseia-se no mesmo conceito fundamental: um elemento rotativo posicionado dentro de um corpo de válvula controla a passagem do fluxo alinhando ou desalinhando uma abertura no componente rotativo com as portas de entrada e saída do corpo. Quando a abertura no elemento rotativo se alinha com ambas as portas, o fluxo passa livremente. Quando o elemento é girado de modo que sua seção sólida bloqueie as portas, o fluxo é interrompido. A rotação parcial entre esses dois extremos proporciona estrangulamento – uma redução controlada na taxa de fluxo.

O elemento rotativo está conectado a um eixo externo que passa através do corpo da válvula através de um arranjo de haste selada. Este eixo é girado manualmente através de um volante ou alavanca, ou automaticamente através de um atuador elétrico, pneumático ou hidráulico. As válvulas rotativas de um quarto de volta — que atingem total abertura a total fechamento em uma rotação de 90 graus — são a configuração mais comum porque oferecem operação rápida, design de atuador simples e uma indicação visual clara da posição da válvula a partir da orientação externa da alavanca. Válvulas rotativas multivoltas, como certos projetos de válvula macho, completam seu ciclo operacional em várias rotações completas, mas oferecem controle de fluxo mais preciso em algumas aplicações.

A vedação entre o elemento rotativo e o corpo da válvula é um desafio crítico de engenharia no projeto de válvulas rotativas. Dependendo da aplicação, as vedações podem ser obtidas através do contato metal-metal com superfícies de contato usinadas com precisão, anéis de sede elastoméricos ou de PTFE contra os quais o elemento rotativo pressiona, ou em aplicações de sólidos a granel, folgas radiais estreitas entre o rotor e a carcaça que minimizam o vazamento de ar ou produto entre as zonas de alta e baixa pressão.

Principais tipos de válvulas rotativas e suas características distintivas

A família de válvulas rotativas abrange vários tipos distintos de válvulas, cada uma com uma geometria de elemento rotativo e disposição de vedação diferentes. A seleção do tipo correto requer a correspondência entre as características do projeto da válvula e as demandas específicas da aplicação — tipo de fluido, classe de pressão, faixa de temperatura, características de vazão necessárias e acessibilidade para manutenção.

Válvulas de esfera

A válvula esférica é o tipo mais comum de válvula rotativa em sistemas de fluidos industriais. Seu elemento giratório é uma esfera – a bola – com um furo cilíndrico no centro. Quando o furo se alinha com a tubulação, o fluxo passa com restrição mínima. Uma rotação de um quarto de volta traz o lado sólido da bola contra as sedes, bloqueando completamente o fluxo. As válvulas esfera de passagem total têm um diâmetro de furo igual ao diâmetro interno do tubo, produzindo praticamente nenhuma queda de pressão quando totalmente abertas – uma vantagem significativa em sistemas onde a conservação da pressão é importante. Os projetos de diâmetro reduzido utilizam um diâmetro menor para economia de custos e são aceitáveis ​​onde alguma queda de pressão é tolerável. As válvulas esfera oferecem excelente fechamento bidirecional, operação rápida, baixos requisitos de torque e estão disponíveis em uma ampla variedade de materiais e classes de pressão, tornando-as a escolha padrão para serviço de isolamento na maioria dos serviços de líquidos e gases.

Válvulas Borboleta

A válvula borboleta usa um disco – a “borboleta” – montado em um eixo central que corre diametralmente através do orifício de fluxo. Quando o disco é girado para ficar paralelo à direção do fluxo, a válvula está totalmente aberta. Um quarto de volta deixa o disco perpendicular ao fluxo, fechando a válvula. Como o disco sempre permanece no caminho do fluxo mesmo quando aberto, as válvulas borboleta produzem inerentemente mais resistência ao fluxo do que as válvulas esfera de passagem total, mas seu design compacto e leve e o baixo custo em relação ao tamanho do corpo as tornam excepcionalmente populares para tubulações de grande diâmetro — particularmente em sistemas de tratamento de água, HVAC e processos de baixa pressão. Válvulas borboleta de alto desempenho com geometria de disco excêntrica (projetos de deslocamento duplo e deslocamento triplo) alcançam um fechamento hermético de metal com metal, adequado para aplicações industriais exigentes em pressões e temperaturas elevadas.

Válvulas macho

As válvulas macho usam um tampão cilíndrico ou cônico como elemento giratório, com uma porta de passagem que se alinha com o caminho do fluxo quando aberta. O obturador gira dentro do corpo da válvula – tradicionalmente lubrificado por graxa injetada sob pressão para reduzir o atrito e manter a vedação entre o obturador e o furo do corpo. As válvulas macho modernas geralmente usam designs de corpo revestidos com manga PTFE ou elastômero que eliminam a necessidade de lubrificação e fornecem vedação confiável sem as demandas de manutenção das válvulas macho tradicionais lubrificadas. As válvulas macho são excelentes em serviços com lama e fluidos sujos porque o movimento de rotação do obturador tende a limpar as superfícies de assentamento durante cada operação. Configurações de válvula macho multiportas — com três ou quatro portas de fluxo — permitem que uma única válvula direcione o fluxo entre múltiplas ramificações da tubulação, substituindo o que de outra forma exigiria várias válvulas e conexões separadas.

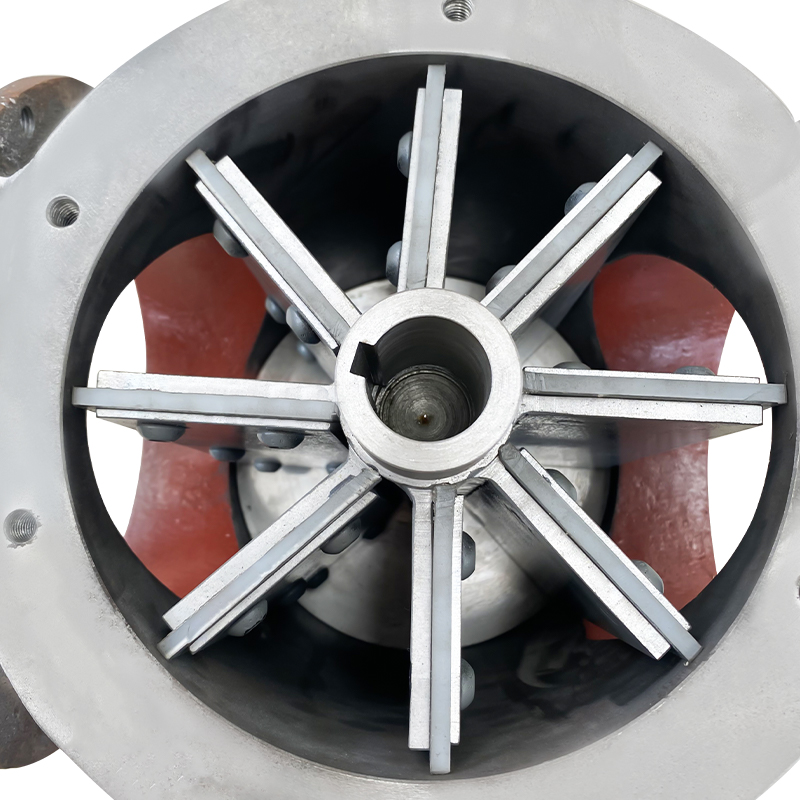

Válvulas Airlock Rotativas (Alimentadores Rotativos)

As válvulas de airlock rotativas - também chamadas de alimentadores rotativos ou airlocks de rodas celulares - são uma categoria especializada de válvula rotativa projetada especificamente para o manuseio de materiais sólidos a granel, como pós, grânulos, pellets e materiais fibrosos em transporte pneumático, coleta de poeira e sistemas de armazenamento/descarga. Ao contrário das válvulas de controle de fluido, as eclusas de ar rotativas não controlam diretamente o fluxo de um gás ou líquido. Em vez disso, eles dosam sólidos a granel de uma zona de alta pressão (como um funil de armazenamento ou um separador de ciclone) para uma linha de transporte de baixa pressão, mantendo ao mesmo tempo uma vedação de ar eficaz entre os dois ambientes de pressão. O elemento rotativo é um rotor com múltiplas palhetas – normalmente com 6 a 12 palhetas – que gira lentamente dentro de um invólucro de tolerância estreita. À medida que cada célula (bolsa entre palhetas adjacentes) passa sob a entrada, ela é preenchida com material da tremonha acima. À medida que o rotor continua a girar, a célula cheia se move para a porta de saída, onde o material é descarregado na linha de transporte abaixo. A folga estreita entre as pontas das palhetas do rotor e o corpo da carcaça minimiza o vazamento de ar entre as zonas.

Válvulas desviadoras

As válvulas desviadoras rotativas são usadas para redirecionar o fluxo de uma única entrada para uma de duas ou mais saídas — ou para combinar fluxos de múltiplas entradas em uma única saída. Eles são amplamente utilizados em sistemas de transporte pneumático, processamento de alimentos e produtos farmacêuticos e operações de mistura. O elemento rotativo é normalmente uma aba desviadora ou um tubo rotativo que oscila entre as posições de saída. Em aplicações sanitárias, as válvulas desviadoras rotativas são projetadas para total limpeza — com superfícies internas lisas, zonas mortas mínimas e fácil desmontagem — para cumprir os padrões de segurança alimentar e farmacêuticos GMP.

Comparação de tipos de válvulas rotativas por adequação de aplicação

A seleção do tipo de válvula rotativa mais apropriado requer a avaliação simultânea de vários parâmetros de aplicação. A tabela abaixo fornece uma comparação estruturada para apoiar as decisões iniciais de seleção:

Principais componentes de uma válvula rotativa e suas funções

Independentemente do tipo específico, a maioria das válvulas rotativas compartilha um conjunto comum de componentes estruturais. Compreender o que cada componente faz ajuda as equipes de manutenção a identificar pontos de falha e a tomar decisões informadas sobre reparo ou substituição.

• Corpo da válvula: O invólucro externo contendo pressão que se conecta à tubulação por meio de flanges, extremidades rosqueadas ou fixação tipo wafer. O corpo abriga todos os componentes internos e deve ser classificado para a pressão e temperatura máximas de operação do sistema. Os materiais do corpo variam de ferro fundido e aço carbono para aplicações padrão até aço inoxidável, ligas duplex e materiais exóticos para serviços corrosivos ou de alta pureza.
• Elemento Rotativo: A bola, disco, tampão ou rotor que controla fisicamente o fluxo girando dentro do corpo. Sua geometria, acabamento superficial e material determinam diretamente as características de fluxo da válvula, desempenho de vedação e resistência ao desgaste e corrosão do fluido do processo ou material a granel.
• Assentos e vedações: As superfícies de assentamento e os anéis de vedação que formam o limite de pressão entre o elemento rotativo e o corpo da válvula. Em válvulas de sede macia, as sedes são normalmente anéis de PTFE ou elastômero que fornecem vedação estanque a bolhas. As válvulas com sede metálica utilizam superfícies de liga dura usinadas com precisão para serviços abrasivos ou em alta temperatura, onde as sedes macias falhariam prematuramente.
• Haste e embalagem: O eixo que transmite o movimento rotacional do atuador ou volante para o elemento rotativo. A haste passa através do corpo da válvula através de uma caixa de empanque preenchida com PTFE, grafite ou anéis de vedação elastoméricos que evitam que o fluido do processo vaze para a atmosfera ao longo da haste. Os arranjos de gaxetas com carga dinâmica usam molas para manter a compressão constante da gaxeta à medida que a gaxeta se desgasta, estendendo o intervalo de manutenção.
• Atuador: O dispositivo que impulsiona a rotação da haste. Os atuadores manuais incluem alavancas (para válvulas de um quarto de volta) e caixas de engrenagens (para válvulas maiores ou de maior torque). Atuadores automatizados — tipo scotch-yoke pneumático ou tipo cremalheira e pinhão, operadores de motor elétrico ou atuadores hidráulicos — permitem operação remota, posicionamento à prova de falhas e integração com sistemas de controle distribuído (DCS) ou sistemas instrumentados de segurança (SIS).

Fatores a serem considerados ao selecionar uma válvula rotativa

Fazer a seleção correta da válvula rotativa requer uma avaliação sistemática das condições operacionais e dos requisitos funcionais para cada aplicação específica. Apressar esse processo ou confiar apenas em precedentes históricos leva a falhas prematuras de válvulas, paradas de manutenção não planejadas e, em serviços críticos, a incidentes de segurança. Os seguintes fatores devem ser abordados em cada exercício de seleção de válvula:

• Fluido ou material de processo: Identifique se a válvula irá lidar com um líquido limpo, um gás, uma lama ou um sólido a granel. Avalie a corrosividade, a abrasividade, a viscosidade, o tamanho e a concentração das partículas e quaisquer requisitos de higiene ou controle de contaminação. Essas características determinam o material do corpo, o material da sede e o design do rotor ou disco.
• Classificações de pressão e temperatura: Estabeleça a pressão máxima de trabalho permitida (MAWP) e toda a faixa de temperatura operacional, incluindo extremos de inicialização e desligamento. Verifique se a curva nominal de pressão-temperatura da válvula selecionada — conforme definido por normas como ASME B16.34 — cobre todo o envelope operacional com uma margem de segurança apropriada.
• Função Requerida — Isolamento, Controle ou Desvio: Defina se a válvula precisa fornecer apenas isolamento liga-desliga, controle de fluxo proporcional (estrangulamento) ou roteamento de fluxo entre vários destinos. As válvulas esfera com portas padrão são otimizadas para isolamento; Válvulas esfera com porta V e válvulas borboleta são mais adequadas para controle modulante; válvulas macho e válvulas desviadoras cuidam das tarefas de roteamento.
• Método de atuação e posição à prova de falhas: Determine se a válvula será operada manualmente ou automaticamente. Para válvulas automatizadas, defina a posição de segurança necessária — falha aberta, falha fechada ou falha no local — com base nos requisitos de segurança do processo. Isto determina o tipo de atuador e a configuração do retorno por mola.
• Acesso para manutenção e disponibilidade de peças sobressalentes: Avalie a frequência com que a válvula exigirá manutenção nas condições operacionais esperadas e confirme se as sedes, vedações e gaxetas de reposição estão prontamente disponíveis no fabricante ou nos distribuidores locais. Para serviços críticos, considere especificar um projeto de válvula que permita a substituição da sede e da vedação em linha sem remover o corpo da válvula da tubulação.

Práticas de manutenção que prolongam a vida útil da válvula rotativa

As válvulas rotativas são geralmente reconhecidas como de menor manutenção do que as válvulas de movimento linear porque sua operação de um quarto de volta produz menos desgaste nas superfícies de assentamento por ciclo do que o contato deslizante das válvulas gaveta ou globo. Contudo, negligenciar a manutenção preventiva irá acelerar o desgaste da sede, aumentar o vazamento da haste e, em última análise, resultar na falha da válvula no pior momento possível. Estabelecer um programa de manutenção estruturado com base na frequência real do ciclo operacional e nas condições do processo é a maneira mais eficaz de maximizar a vida útil e a confiabilidade da válvula rotativa.

Para válvulas de esfera e borboleta para serviço de fluidos, as tarefas de manutenção de rotina incluem a inspeção e o ajuste da compressão da gaxeta da haste para evitar vazamentos externos, a verificação da operação do atuador e a calibração da chave limitadora e a verificação de quaisquer sinais de vazamento na sede após a válvula fechada durante paradas planejadas. Para válvulas de bloqueio de ar rotativas em serviços de sólidos a granel, as tarefas de manutenção mais críticas são monitorar as folgas do rotor até o alojamento (que aumentam à medida que as palhetas do rotor e o furo do alojamento se desgastam devido ao contato com material abrasivo), inspecionar as vedações da placa final e lubrificar os rolamentos do eixo do rotor de acordo com a programação do fabricante. Quando a folga entre o rotor e a carcaça excede o máximo especificado pelo fabricante, o vazamento de ar entre as zonas de pressão aumenta substancialmente, reduzindo a eficiência do transporte e potencialmente causando refluxo de material - ponto em que a substituição do rotor ou o remanejamento da carcaça são necessários para restaurar o desempenho.
