Como uma válvula rotativa de abertura rápida e limpeza rápida melhora sua eficiência de produção?

O que é uma válvula rotativa de abertura rápida e limpeza rápida?

Uma válvula rotativa de abertura rápida e limpeza rápida é um tipo especializado de câmara de ar rotativa ou válvula de alimentação rotativa projetada para aplicações onde tanto o acesso rápido para limpeza interna quanto o manuseio confiável de materiais a granel são requisitos operacionais críticos. Ao contrário das válvulas rotativas convencionais que exigem desmontagem extensiva para manutenção, este projeto incorpora mecanismos de abertura sem ferramentas ou com o mínimo de ferramentas que permitem aos operadores acessar o rotor, a carcaça e as superfícies de vedação em minutos. Isto torna a válvula particularmente valiosa em indústrias onde os padrões de higiene são rigorosos, o tempo de inatividade da produção é caro ou as trocas de produtos ocorrem com frequência.

A própria válvula rotativa funciona usando um rotor de múltiplas palhetas girando dentro de um invólucro cilíndrico para medir ou transferir sólidos a granel, pós ou grânulos de uma zona de pressão para outra - normalmente de uma tremonha ou silo para uma linha de transporte pneumático ou sistema de embalagem. O recurso de “limpeza rápida” aborda um dos desafios operacionais mais persistentes das válvulas rotativas padrão: a dificuldade de limpar completamente a cavidade interna, os compartimentos do rotor e as placas finais sem remover toda a unidade da tubulação.

Como funciona o mecanismo de abertura rápida

A característica de engenharia que define este tipo de válvula é o design do seu alojamento. Em vez de um invólucro aparafusado totalmente vedado que requer remoção completa para acessar o rotor, válvulas rotativas de abertura rápida e limpeza rápida use uma das várias configurações de acesso:

• Projeto de habitação dividida: O corpo cilíndrico é dividido em duas metades – normalmente superior e inferior – unidas por grampos de liberação rápida, alavancas ou fechos articulados. A liberação das braçadeiras permite que a metade inferior se abra ou caia, expondo totalmente o rotor sem perturbar as conexões de entrada ou saída.

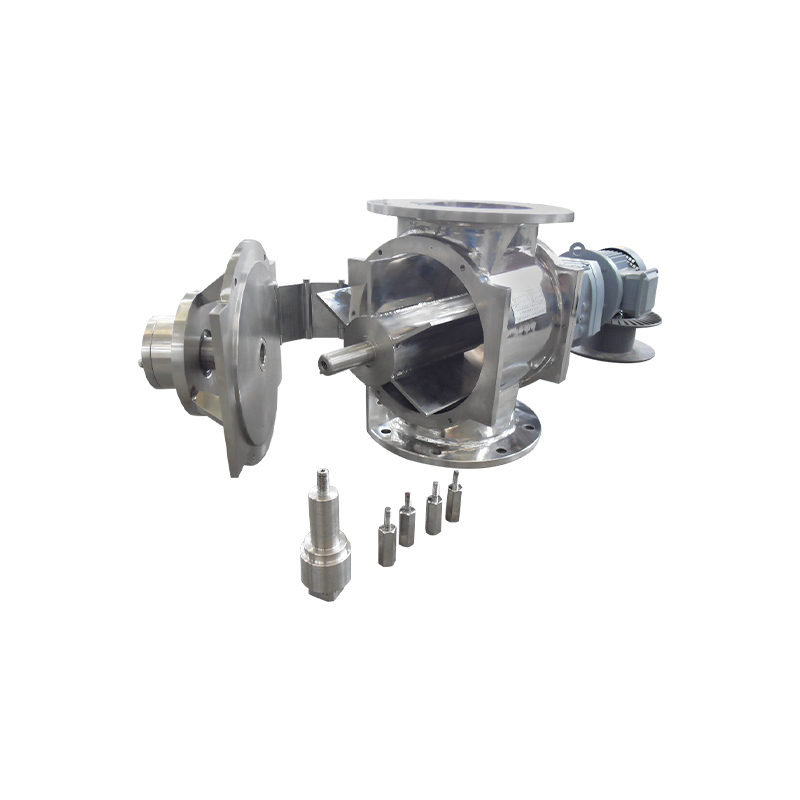

• Projeto de rotor oscilante: A placa final de um lado da válvula é fixada com um anel de travamento articulado ou encaixe de baioneta. O destravamento do anel permite que a placa final e o conjunto do rotor deslizem ou balancem para fora como uma única unidade, dando acesso total aos alojamentos do rotor e ao furo da carcaça.
• Projeto de rotor deslizante: O rotor é montado em um eixo que pode ser retirado axialmente da carcaça após afrouxar alguns fixadores, permitindo que o rotor seja removido e inspecionado ou limpo em uma bancada, em vez de no lugar.

Cada um desses mecanismos é projetado para minimizar o tempo entre a parada da válvula e a acessibilidade dos componentes internos. Em modelos bem projetados, a exposição total do rotor pode ser alcançada em menos de cinco minutos sem ferramentas especiais, uma vantagem significativa em relação aos projetos tradicionais que podem exigir uma hora ou mais de trabalho mecânico.

Principais componentes estruturais e suas funções

Compreender a anatomia interna de uma válvula rotativa de abertura rápida e limpeza rápida ajuda as equipes de manutenção a manusear o equipamento corretamente e a selecionar as peças de reposição adequadas.

Conjunto do rotor

O rotor é o coração da válvula. Consiste em um eixo central com palhetas ou lâminas dispostas radialmente que formam bolsas para captação e dosagem de material. Em modelos de limpeza rápida, o rotor é normalmente fabricado com tolerâncias estreitas e pode apresentar designs de bolsos abertos ou semiabertos que reduzem o acúmulo de material nos cantos. Os rotores geralmente são feitos de aço inoxidável e podem ter pontas de palhetas removíveis feitas de polímeros resistentes ao desgaste, como UHMWPE ou PEEK, que podem ser substituídas individualmente sem alterar todo o rotor.

Carcaça e placas finais

A carcaça forma a cavidade cilíndrica na qual o rotor gira. Em projetos de abertura rápida, a carcaça incorpora superfícies de contato usinadas com precisão ao longo da linha de divisão ou na interface da placa final para manter uma vedação confiável quando fechada. As placas finais contêm os assentos dos rolamentos, as vedações do eixo e, às vezes, as conexões de ar de purga. Nos modelos de limpeza rápida, as placas finais são projetadas para remoção rápida, geralmente fixadas por um único anel de travamento em vez de vários parafusos individuais.

Sistema de vedação

As vedações do eixo evitam que o pó fino migre ao longo do eixo do rotor para os rolamentos e a caixa de engrenagens. Nas versões higiênicas desta válvula, as vedações geralmente são vedações labiais ou mecânicas feitas de materiais em conformidade com a FDA, como silicone ou EPDM. Alguns modelos incluem uma conexão de ar de purga que introduz ar comprimido limpo na zona de vedação do eixo para criar uma barreira de pressão positiva, mantendo a contaminação do produto fora das caixas de rolamento.

Materiais de Construção

A seleção do material para válvulas rotativas de abertura rápida e limpeza rápida depende do produto que está sendo manuseado, dos requisitos regulamentares e do método de limpeza utilizado. As configurações mais comuns são descritas abaixo:

Para aplicações farmacêuticas e de qualidade alimentar, as superfícies internas normalmente são acabadas com um valor Ra de 0,8 µm ou melhor, e todos os materiais em contato com o produto devem estar em conformidade com padrões como FDA 21 CFR, Regulamento da UE 10/2011 ou diretrizes EHEDG. Este nível de qualidade da superfície evita o crescimento microbiano e torna a limpeza úmida muito mais eficaz.

Métodos de limpeza compatíveis com este projeto de válvula

A designação de limpeza rápida implica que a válvula é compatível com protocolos de limpeza sistemáticos, e não apenas com uma limpeza rápida. Dependendo da indústria e do produto, são utilizadas diversas abordagens de limpeza:

Limpeza a seco

Para aplicações de pó seco onde a umidade deve ser evitada, o rotor é removido e limpo utilizando ar comprimido, escovas ou equipamento de vácuo. A caixa aberta permite que os operadores alcancem completamente todas as superfícies internas. Isso é comum nas indústrias de moagem, especiarias e especialidades químicas.

Limpeza úmida e CIP

No processamento de alimentos e na produção farmacêutica, as válvulas são frequentemente limpas no local (CIP) com água quente, soluções detergentes ou agentes sanitizantes. As válvulas rotativas de abertura rápida e limpeza rápida projetadas para compatibilidade CIP apresentam furos internos lisos, sem zonas mortas onde o líquido pode acumular e portas de drenagem para permitir a lavagem completa. Após a abertura, os componentes individuais também podem ser submersos e limpos em banhos ultrassônicos para uma descontaminação completa.

Esterilização a vapor

Certas aplicações farmacêuticas e de bioprocessamento exigem esterilização no local (SIP) usando vapor. As válvulas classificadas para serviço SIP são construídas inteiramente com materiais que podem suportar repetidos ciclos de vapor de 121°C a 134°C sem empenamento, degradação da vedação ou alteração dimensional. Isto elimina a necessidade de remover a válvula para esterilização em autoclave.

Indústrias e aplicações onde esta válvula se destaca

As válvulas rotativas de abertura rápida e limpeza rápida não são um produto de nicho — elas atendem a uma ampla gama de indústrias onde a limpeza no manuseio de materiais e a eficiência operacional devem coexistir.

• Processamento de Alimentos e Bebidas: O manuseio de farinha, açúcar, cacau, leite em pó, temperos e café requer rigoroso controle de alérgenos e contaminação cruzada. A limpeza rápida entre as execuções do produto é essencial para a conformidade e segurança alimentar.
• Fabricação Farmacêutica: Ingredientes farmacêuticos ativos (APIs) e excipientes exigem procedimentos de limpeza validados. O design de acesso rápido permite inspeção visual completa e amostragem com swab para verificar a eficácia da limpeza.
• Produção de Nutracêuticos e Suplementos: Mudanças frequentes de SKU, requisitos rigorosos de GMP e manuseio de pó fino tornam as válvulas rotativas de limpeza rápida a escolha padrão neste setor.
• Processamento Químico: Produtos químicos reativos ou perigosos requerem limpeza completa para evitar contaminação cruzada. A capacidade de desmontar e inspecionar rapidamente a válvula oferece suporte a protocolos de manuseio seguro.
• Plásticos e Compostos: As mudanças de cor e as transições de resina se beneficiam de ciclos de limpeza rápidos que minimizam o desperdício de tempo de produção entre as mudanças de formulação.
• Alimentação Animal e Agricultura: A produção de rações com vários ingredientes requer purga rápida entre lotes para manter a precisão nutricional e evitar o transporte de ingredientes.

Especificações de desempenho para avaliar antes de comprar

A seleção da válvula rotativa de abertura rápida e limpeza rápida certa requer uma avaliação completa das condições do processo e dos requisitos de limpeza. As seguintes especificações devem ser definidas e comunicadas ao fornecedor:

• Diâmetro e comprimento do rotor: Determina a capacidade volumétrica por revolução e o tamanho físico da válvula. Os diâmetros comuns variam de 100 mm a 600 mm para aplicações industriais.
• Velocidade do rotor e rendimento: Normalmente expresso em RPM e vazão volumétrica (m³/h ou ft³/min). A combinação da geometria do rotor, velocidade e densidade aparente do material determina a taxa de fluxo de massa real.
• Classificação de pressão diferencial: A válvula deve lidar com o diferencial de pressão entre a entrada (gravidade ou pressão positiva) e a saída (pressão da linha de transporte pneumático) sem vazamento excessivo de ar pelo rotor.
• Arranjo da unidade: As configurações de acionamento direto, acionamento por correia ou motorredutor afetam o espaço de instalação e o acesso para manutenção. O acionamento deve ser posicionado de forma a não obstruir o mecanismo de abertura rápida.
• Certificação de limpeza: Para indústrias regulamentadas, solicite documentação confirmando que o projeto da válvula foi validado para compatibilidade CIP ou SIP e que os acabamentos superficiais atendem aos valores Ra especificados.
• Classificação ATEX ou à prova de explosão: Se manusear pós combustíveis ou pós inflamáveis, a válvula deve ser classificada e certificada para uso em atmosferas potencialmente explosivas de acordo com a Diretiva ATEX 2014/34/EU ou normas equivalentes.

Vantagens de manutenção e custo total de propriedade

Os benefícios operacionais de uma válvula rotativa de abertura rápida e limpeza rápida vão muito além da conveniência de limpeza. Do ponto de vista do custo total de propriedade, essas válvulas oferecem vantagens mensuráveis ​​em relação aos projetos convencionais. A redução do tempo de limpeza se traduz diretamente em menor tempo de inatividade da produção — em instalações alimentícias ou farmacêuticas de alto rendimento, economizar até 30 minutos por ciclo de limpeza por turno pode recuperar centenas de horas de produção anualmente.

A capacidade de realizar inspeções visuais completas durante cada ciclo de limpeza também significa que o desgaste nas pontas do rotor, nas vedações e nas superfícies do furo da carcaça é detectado precocemente, antes que cause desvio de medição, vazamento excessivo de ar ou contaminação do produto. Esta capacidade de manutenção preditiva reduz a probabilidade de paradas não planejadas e prolonga a vida útil geral da válvula. A substituição de componentes desgastados individuais — como vedações da ponta do rotor ou vedações do eixo — é simples quando o mecanismo de abertura rápida dá acesso, evitando a necessidade de substituir prematuramente todo o conjunto da válvula.

Ao comparar o custo de capital com uma válvula rotativa padrão, o modelo de abertura rápida tem um preço inicial mais elevado. No entanto, quando os custos de mão de obra para limpeza, os custos de tempo de inatividade durante a manutenção e os custos de auditoria de conformidade regulatória são levados em consideração, a economia do ciclo de vida favorece consistentemente o projeto de limpeza rápida em qualquer aplicação que exija intervalos de limpeza frequentes ou validados.
