Válvulas rotativas de porta quadrada versus outros tipos de câmara de ar explicadas

O que as válvulas Airlock rotativas fazem e por que o design é importante

As válvulas de airlock rotativas – também chamadas de alimentadores rotativos ou airlocks rotativos – são dispositivos mecânicos instalados no ponto de descarga de moegas, silos, ciclones, filtros de mangas e sistemas de transporte pneumático. Sua função principal é medir materiais sólidos a granel de uma zona de pressão para outra, mantendo um diferencial de pressão consistente entre as duas zonas. Sem uma câmara de ar eficaz, o vazamento de ar compromete a eficiência do transporte, causa refluxo de material e pode introduzir riscos à segurança em ambientes com manuseio de poeira.

A geometria interna de uma válvula rotativa de bloqueio de ar — especificamente o formato de suas portas de entrada e saída — tem um impacto direto e mensurável em seu desempenho em qualquer aplicação. Válvulas rotativas de porta quadrada, válvulas de porta redonda, configurações drop-through e designs de passagem têm pontos fortes e fracos distintos. Selecionar o tipo errado leva a desgaste prematuro, fluxo de material inconsistente, vazamento excessivo de ar ou degradação do produto. Compreender essas diferenças em termos práticos é o que separa um sistema de manuseio de granéis bem projetado de outro que causa constantes dores de cabeça operacionais.

Válvulas rotativas de porta quadrada: design e principais vantagens

Válvulas rotativas de porta quadrada apresentam uma abertura de entrada e saída de seção transversal quadrada ou retangular, em vez de circular. Esta escolha geométrica não é arbitrária – ela é motivada pela necessidade de maximizar a área aberta da porta em relação ao volume do bolsão do rotor. Uma porta quadrada cobre mais da abertura do bolsão do rotor em qualquer momento em comparação com uma porta redonda de tamanho nominal equivalente, o que significa que mais material pode entrar e sair de cada bolsão por rotação sem restrições.

A consequência prática desta maior área aberta é a melhoria da eficiência volumétrica. As válvulas de porta quadrada são particularmente adequadas para manusear materiais leves, fofos ou de baixa densidade aparente — como farinha, amido, produtos químicos em pó, negro de fumo ou pó fino de madeira — que exigem aberturas generosas de porta para alimentação consistente, sem pontes ou inundações. A geometria também reduz as forças de cisalhamento aplicadas a materiais frágeis ou peletizados à medida que passam pela válvula, uma vez que as pás do rotor não cortam uma porção tão grande do fluxo de material durante a rotação.

Principais benefícios do design de porta quadrada

• Maior eficiência volumétrica devido à área de porta aberta maximizada em relação ao tamanho do rotor
• Atrito reduzido de partículas, tornando-as adequadas para materiais frágeis ou peletizados
• Melhor desempenho com sólidos a granel de baixa densidade, aerados ou fofos
• Melhor consistência da dosagem de material ao manusear pós finos
• Amplamente compatível com configurações padrão de tremonha e saída de silo

Limitações a considerar

• A geometria quadrada do alojamento pode tornar a limpeza e a inspeção mais difíceis do que os projetos de portas redondas
• Os cantos da caixa podem acumular material residual em aplicações sanitárias ou de qualidade alimentar
• Menos estruturalmente rígido que as carcaças redondas sob pressões diferenciais muito altas
• Pode exigir folgas mais precisas entre o rotor e o alojamento para manter a eficácia da vedação de ar

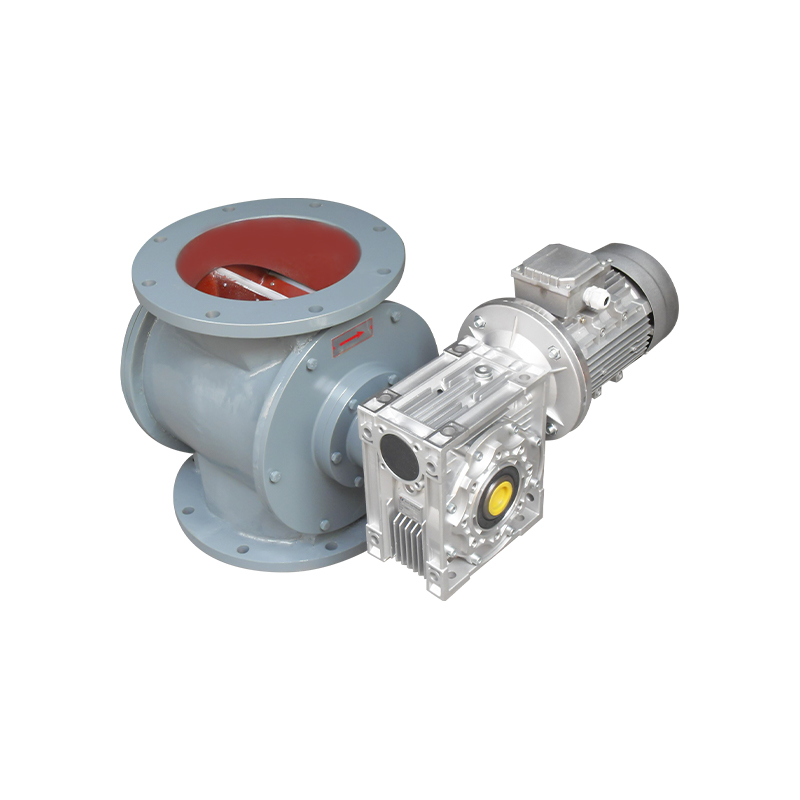

Válvulas rotativas de porta redonda: quando a geometria circular vence

As válvulas rotativas de porta redonda usam uma abertura circular de entrada e saída. A seção transversal circular significa que a área da porta é inerentemente menor em relação ao diâmetro do rotor em comparação com uma porta quadrada do mesmo tamanho nominal. No entanto, esta geometria oferece o seu próprio conjunto de vantagens que a tornam a escolha preferida em determinadas aplicações. O invólucro circular é mecanicamente mais forte sob pressão, mais fácil de fabricar com tolerâncias restritas e mais simples de limpar — especialmente em aplicações sanitárias onde resíduos de produtos nos cantos representam riscos de contaminação.

As válvulas de porta redonda lidam particularmente bem com materiais densos, grossos ou granulares. Grãos, pellets, plásticos granulados e produtos similares fluem de forma confiável através da abertura circular, sem as preocupações de formação de pontes que às vezes afetam os pós finos. A área de porta reduzida também significa uma vedação de ar ligeiramente melhor em algumas configurações, uma vez que há menos área aberta para o ar desviar durante a rotação do rotor. Em aplicações de alta pressão diferencial — como sistemas de transporte pneumático de pressão operando acima de 10 PSI — a integridade estrutural de uma carcaça redonda pode ser uma vantagem decisiva.

Válvulas Airlock Rotativas Drop-Through

As câmaras de ar rotativas drop-through são a configuração mais comum no manuseio de materiais a granel. Neste projeto, o material cai verticalmente através do corpo da válvula – entrando pela entrada superior, enchendo as bolsas do rotor e descarregando pela saída inferior por gravidade. O rotor gira continuamente, alternando cada bolsão da zona de entrada para a zona de saída e vice-versa. As válvulas drop-through são simples, robustas e aplicáveis ​​em uma ampla variedade de materiais e indústrias.

Os designs de porta quadrada e redonda estão disponíveis em configurações drop-through. A escolha entre eles neste nível de configuração depende das características do material e dos requisitos específicos do sistema. As válvulas drop-through com portas quadradas são geralmente preferidas para pós finos e materiais de baixa densidade, enquanto as válvulas drop-through com portas redondas são mais comuns no manuseio de materiais mais grossos. O design drop-through também é o mais fácil de manter – a maioria dos modelos permite que o rotor seja removido radialmente sem desconectar o corpo da válvula da tubulação, o que reduz significativamente o tempo de inatividade durante a limpeza ou substituição da lâmina.

Forças da válvula drop-through

• O fluxo assistido por gravidade reduz o risco de formação de pontes de material dentro da válvula
• Construção simples com menos componentes especializados do que projetos de sopro
• Remoção mais fácil do rotor para manutenção sem desligamento total do sistema
• Adequado para a maioria dos sistemas padrão de transporte pneumático e descarga por gravidade

Válvulas Airlock Rotativas Sopro

As válvulas de bloqueio de ar rotativas de sopro diferem fundamentalmente na forma como o material sai da válvula. Em vez de depender da gravidade para descarregar o material para baixo através da parte inferior do alojamento, as válvulas de purga encaminham o fluxo de ar de transporte diretamente através da parte inferior do corpo da válvula. O ar passa pelas bolsas do rotor e transporta o material horizontalmente para a tubulação de transporte. Isso torna as válvulas de passagem ideais para situações onde a linha de transporte corre horizontalmente ou onde o material sendo manuseado é tão leve ou pegajoso que a descarga por gravidade não é confiável.

Os projetos de sopro são particularmente eficazes com pós extremamente finos, materiais pegajosos ou coesos e qualquer produto sujeito a inundações. Como o ar de transporte limpa cada compartimento do rotor à medida que ele gira através da zona de descarga, o transporte de material e o acúmulo de compartimento são minimizados. No entanto, as válvulas blow-through têm taxas de vazamento de ar mais altas do que os projetos drop-through devido ao caminho direto do ar através do rotor, e exigem uma engenharia mais cuidadosa do sistema de transporte para levar em conta isso. Eles também são mais caros e mecanicamente complexos, com placas terminais que devem manter folgas precisas contra as faces do rotor sob a pressão da corrente de ar transportada.

Válvulas rotativas de entrada lateral e configurações especiais

As válvulas rotativas de entrada lateral são projetadas para aplicações onde a alimentação do material vem pela lateral e não por cima. Essa configuração é comum em instalações onde o espaço livre acima da válvula é severamente limitado ou onde o equipamento a montante — como um transportador helicoidal ou um transportador de corrente de arrasto — descarrega horizontalmente. As válvulas de entrada lateral são menos comuns do que os projetos drop-through e requerem uma consideração cuidadosa das características de fluxo do material, uma vez que a gravidade não auxilia mais no enchimento dos bolsões do rotor.

As configurações especiais também incluem válvulas com folgas de ponta ajustáveis, versões de alta temperatura com rotores de cerâmica ou carcaças de aço inoxidável classificadas para serviço acima de 300°C e projetos à prova de explosão para uso em ambientes com poeira potencialmente explosiva classificados de acordo com os padrões ATEX ou NEC. Para materiais abrasivos como areia, pós minerais ou vidro reciclado, pás de rotor endurecidas – muitas vezes feitas de aço AR400, revestidas de cerâmica ou revestidas de metal duro – estão disponíveis para prolongar a vida útil significativamente além do que um rotor de aço macio padrão alcançaria.

Comparando tipos de válvulas rotativas Airlock lado a lado

Material de construção e seu efeito no desempenho

Os materiais usados para fabricar uma válvula de bloqueio de ar rotativa – particularmente a carcaça, o rotor e as pás da ponta do rotor – afetam diretamente sua durabilidade, conformidade sanitária e adequação para condições de serviço específicas. As válvulas industriais padrão utilizam carcaças de ferro fundido com rotores de aço macio, que são adequadas para aplicações não corrosivas e não abrasivas em temperaturas ambientes. No entanto, esta combinação falha rapidamente quando exposta à umidade, produtos químicos corrosivos ou minerais abrasivos.

A construção em aço inoxidável – normalmente 304 ou 316 SS – é necessária para aplicações alimentícias, farmacêuticas e químicas onde a higiene, a resistência à corrosão e a facilidade de limpeza são essenciais. As válvulas rotativas de porta quadrada em aço inoxidável são amplamente especificadas em instalações de processamento de alimentos que manipulam farinha, açúcar, amido e produtos lácteos em pó. Para serviços abrasivos, as pás do rotor com ponta de aço endurecido ou cerâmica prolongam significativamente a vida operacional e reduzem a frequência de ajuste da folga da ponta, que é uma das tarefas de manutenção mais comuns em qualquer válvula de bloqueio de ar rotativa.

Selecionando a câmara rotativa certa para o seu sistema

A escolha da válvula rotativa de bloqueio de ar correta requer uma avaliação sistemática do material que está sendo manuseado, do diferencial de pressão operacional, do rendimento necessário e das restrições físicas da instalação. Nenhum tipo de válvula é universalmente superior – cada projeto representa um conjunto de compensações de engenharia que são mais ou menos favoráveis ​​dependendo do contexto específico da aplicação.

Para sistemas que lidam com pós finos e de baixa densidade, onde a dosagem consistente e o baixo atrito de partículas são prioridades, as válvulas drop-through de porta quadrada oferecem o melhor equilíbrio entre desempenho e facilidade de manutenção. Para materiais densos ou granulares em sistemas de transporte de alta pressão, as válvulas de porta redonda oferecem melhor integridade estrutural e vedação de ar. Quando o material é pegajoso ou a linha de transporte corre horizontalmente, uma válvula de purga torna-se uma necessidade prática, apesar do seu custo mais elevado e maior vazamento de ar. As configurações de entrada lateral abordam restrições de geometria de instalação que nenhum outro projeto pode acomodar.

Além do formato da porta e da configuração do fluxo, sempre especifique a folga correta da ponta do rotor para o seu material – normalmente de 0,1 mm a 0,4 mm, dependendo do tamanho da partícula e da pressão do sistema – e certifique-se de que o motor de acionamento esteja dimensionado corretamente para o torque de partida necessário com o material nos bolsões. Consulte as tabelas de dimensionamento do fabricante e, em caso de dúvida, solicite uma análise da aplicação ao fornecedor da válvula antes de finalizar a especificação. Uma válvula de bloqueio de ar rotativa corretamente especificada e com manutenção adequada proporcionará anos de serviço confiável; um especificado incorretamente será uma fonte persistente de problemas de produção desde o primeiro dia.
